SERIE AS VX

Pompe a portata variabile con variatore meccanico

Applicazioni

Impianti di trattamento acque, acque di scarico, industria chimica e petrolchimica, cartiere, industria tessile, industria ceramica, edilizia, industria mineraria, vernici e inchiostri, olii emulsionabili, industria alimentare e casearia, pastifici, settore enologico e di imbottigliamento, industria farmaceutica e cosmetica, concerie.

Addata per

prodotti abrasivi
prodotti acidi
prodotti sensibili
prodotti viscosi
prodotti densi
dosaggi
vuoto
impiego in ambienti esplosivi

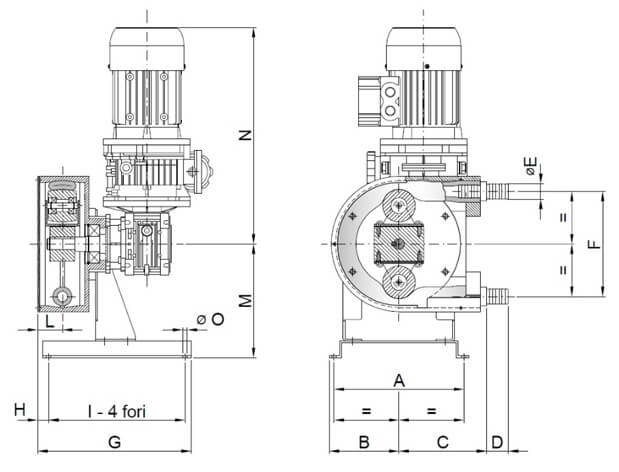

Dimensioni d’ingombro

TIPO	A	B	C	D	E	F	G	H	I	L	M	N	O	Kg
AS 10 VX	172	92	92	20	15	104	185	12	166	28	137	328	7	12
AS 15 VX	172	92	110	20	20	127	183	12	166	30	137	328	7	13
AS 20 VX	210	112	142	35	25	175	248	18	220	40	184	343	7	22
AS 25 VX	250	146	210	45	32	254	386	81	290	52	228	476	11	45

*	=secondo il tubo impiegato	di	=diam.int.tubo
A	=aspirazione in m	Qu	=litri per giro
P	=prevalenza in m	Nm	=min.coppia di spunto

Caratteristiche tecniche

TIPO	Q (l/h)	A	P	RPM	I	Kw	dl	Qu	Nm
AS 10 VX	3,2-15	4	15	3,2-15	60	0,22	9	0,017	6
	4,7-22,5	4	15	4,7-22,5	40	0,22
	6,3-30	4	15	6,3-30	30	0,22
	9,5-45	4	15	9,5-45	20	0,22
	19-90	4	15	19-90	10	0,22
AS 15 VX	7,8-37	4	15	3,2-15	60	0,22	13	0,041	12
	11,6-55	4	15	4,7-22,5	40	0,22
	15,5-73,8	4	15	6,3-30	30	0,22
	23,4-110	4	15	9,5-45	20	0,22
	47-221	4	15	19-90	10	0,22
AS 20 VX	21-97	5	*15-40	3,2-15	60	0,22	17	0,108	20
	30-146	5	*15-30	4,7-22,5	40	0,22
	41-194	5	*15-30	6,3-30	30	0,22
	62-291	5	*15-25	9,5-45	20	0,22
	82-388	5	*15-20	12,7-60	15	0,22
AS 25 VX	73-365	6	*15-40	3,8-19	50	0,37	25	0,32	30
	90-455	6	*15-40	4,7-23,7	40	0,37
	121-912	6	*15-30	9,5-47,5	20	0,37
	182-	6	*15-35	6,3-31,7	30	0,37
	243-1280	6	*15-25	12,7-66,7	15	0,75

Tabella di Selezione Tubi

MATERIALE	COLORE	APPLICAZIONI	T OPR °C	T MAX °C	SERIE AS
Silicone	Tubo rosso	Prodotti chimici non aggressivi	120	150	Si
Norprene	Tubo crema	Prodotti alcolici,acidi diluiti,alcali,oli ed abrasivi	100	130	Si
PharMed	Tubo crema	Prodotti alimentari,farmaceutici e chimici,alcali,oli,acidi diluiti	100	130	Si
NR	Banda verde	Prodotti abrasivi,salini,alcalini,alcolici	60	80	Si (size 20/25)
NR Food	Tubo nero con sottostrato bianco	Prodotti alimentari non grassi	50	70	Si (size 25)
NBR	Banda rossa	Prodotti oleosi,grassi,idrocarburi e solventi idrocarburici	40	60	Si (size 25)
NBR Food	Tubo nero con banda rossa e sottostrato bianco	Prodotti alimentari grassi quali oli vegetali ed animali	40	60	Si (size 25)
EPDM	Banda bianca	Prodotti chimici non aggressivi,acidi diluiti,alcali,soluzioni saline	60	80	Si (size 25)
Hypalon	Banda gialla	Prodotti chimici,acidi,alcali,solventi,agenti ossidanti,alcol,sali e idrocarburi	60	90	Si (size 25)
Speciali	–	Per applicazioni molto gravose in termini di compatibilità chimica disponiamo di una selezioni di tubi speciali in Viton,Tygon e ChemoDurance	–	–	Si (size 10/15)
