SERIE AS IX

Pompe a portata variabile con variatore di frequenza separato

Applicazioni

Impianti di trattamento acque, acque di scarico, industria chimica e petrolchimica, cartiere, industria tessile, industria ceramica, edilizia, industria mineraria, vernici e inchiostri, olii emulsionabili, industria alimentare e casearia, pastifici, settore enologico e di imbottigliamento, industria farmaceutica e cosmetica, concerie.

Addata per

prodotti abrasivi
prodotti acidi
prodotti sensibili
prodotti viscosi
prodotti densi
dosaggi
vuoto
impiego in ambienti esplosivi

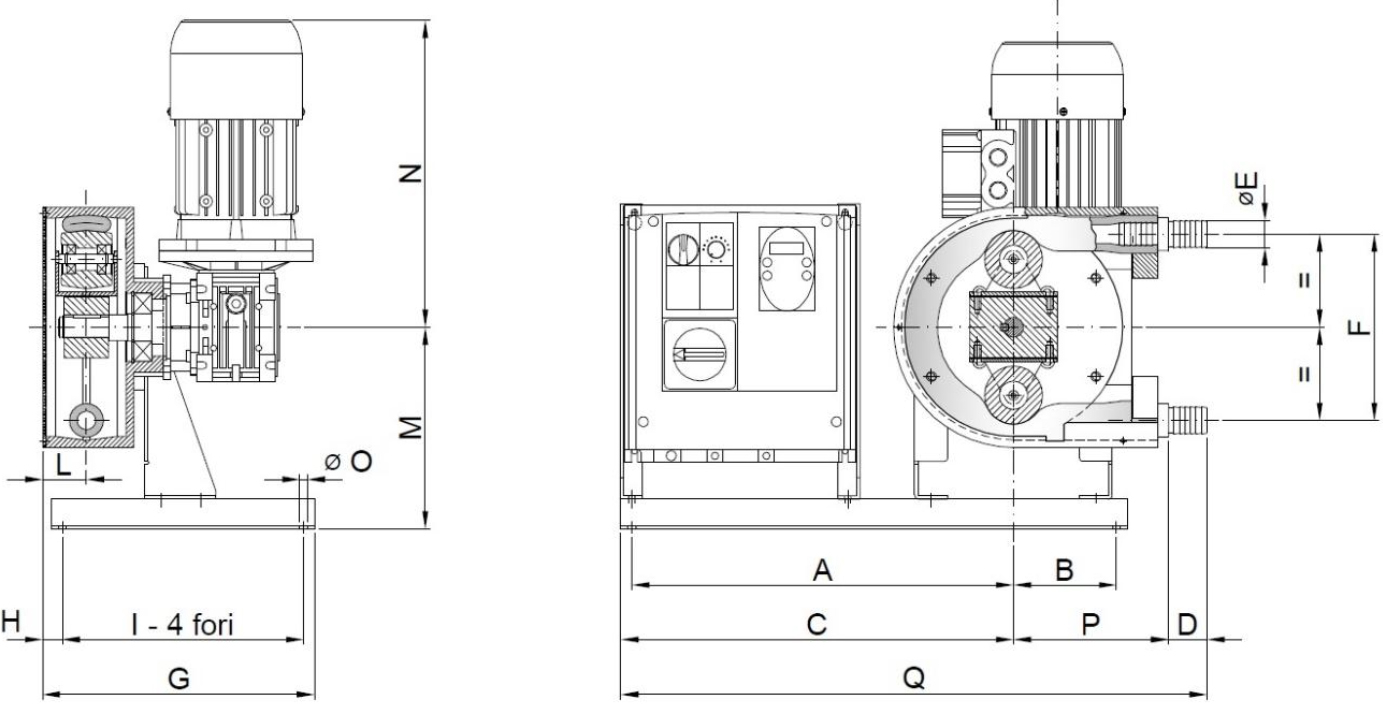

Dimensioni d’ingombro

TIPO	A	B	C	D	E	F	G	H	I	L	M	N	O	P	Q	Kg
AS 10 IX	318	68	325	20	15	104	215	37	172	28	137	270	7	92	437	15
AS 15 IX	318	68	325	20	20	127	219	41	172	30	137	270	7	110	455	16
AS 20 IX	348	94	358	35	25	175	244	28	210	40	184	280	7	142	535	25
AS 25 IX	380	125	400	45	32	254	417	47	358	52	255	390	11	210	656	49

*	=secondo il tubo impiegato	di	=diam.int.tubo
A	=aspirazione in m	Qu	=litri per giro
P	=prevalenza in m	Nm	=min.coppia di spunto

Caratteristiche tecniche

TIPO	Q(l/h)	A	P	RPM	i	Kw	di	Qu	Nm
AS 10 IX	1,5÷47	4	15	1,5÷47	60	0,18	9	0,017	6
	3÷93	4	15	3÷93	30	0,18
	6÷185	4	15	6÷185	15	0,18
AS 15 IX	3,7÷115	4	15	1,5÷47	60	0,18	13	0,041	12
	7÷172	4	15	2,8÷70	40	0,18
	15÷345	4	15	6÷140	20	0,18
AS 20 IX	10÷304	5	*15-40	1,5÷47	60	0,18	17	0,108	20
	18÷453	5	*15-40	2,8÷70	40	0,18
	20÷602	5	*15-30	3÷93	30	0,18
AS 25 IX	29÷902	6	*20-40	1,5÷47	60	0,37	25	0,320	30
	54÷1344	6	*20-40	2,8÷70	40	0,55
	58÷1785	6	*15-25	3÷93	30	0,75

Motore/Motor 3 PH–Volts 230/400 Hz 50 R.P.M.1400 IP55

Tabella di Selezione Tubi

MATERIALE	COLORE	APPLICAZIONI	T OPR °C	T MAX °C	SERIE AS
Silicone	Tubo rosso	Prodotti chimici non aggressivi	120	150	Si
Norprene	Tubo crema	Prodotti alcolici,acidi diluiti,alcali,oli ed abrasivi	100	130	Si
PharMed	Tubo crema	Prodotti alimentari,farmaceutici e chimici,alcali,oli,acidi diluiti	100	130	Si
NR	Banda verde	Prodotti abrasivi,salini,alcalini,alcolici	60	80	Si (size 20/25)
NR Food	Tubo nero con sottostrato bianco	Prodotti alimentari non grassi	50	70	Si (size 25)
NBR	Banda rossa	Prodotti oleosi,grassi,idrocarburi e solventi idrocarburici	40	60	Si (size 25)
NBR Food	Tubo nero con banda rossa e sottostrato bianco	Prodotti alimentari grassi quali oli vegetali ed animali	40	60	Si (size 25)
EPDM	Banda bianca	Prodotti chimici non aggressivi,acidi diluiti,alcali,soluzioni saline	60	80	Si (size 25)
Hypalon	Banda gialla	Prodotti chimici,acidi,alcali,solventi,agenti ossidanti,alcol,sali e idrocarburi	60	90	Si (size 25)
Speciali	–	Per applicazioni molto gravose in termini di compatibilità chimica disponiamo di una selezioni di tubi speciali in Viton,Tygon e ChemoDurance	–	–	Si (size 10/15)
