SERIE ASP FX

Pompe a portata fissa

Applicazioni

Impianti di trattamento acque, acque di scarico, industria chimica e petrolchimica, cartiere, industria tessile, industria ceramica, edilizia, industria mineraria, vernici e inchiostri, olii emulsionabili, industria alimentare e casearia, pastifici, settore enologico e di imbottigliamento, industria farmaceutica e cosmetica, concerie.

Addata per

prodotti abrasivi
prodotti acidi
prodotti sensibili
prodotti viscosi
prodotti densi
dosaggi
vuoto
impiego in ambienti esplosivi

ASP 10/15 FX

ASP 20/65 FX

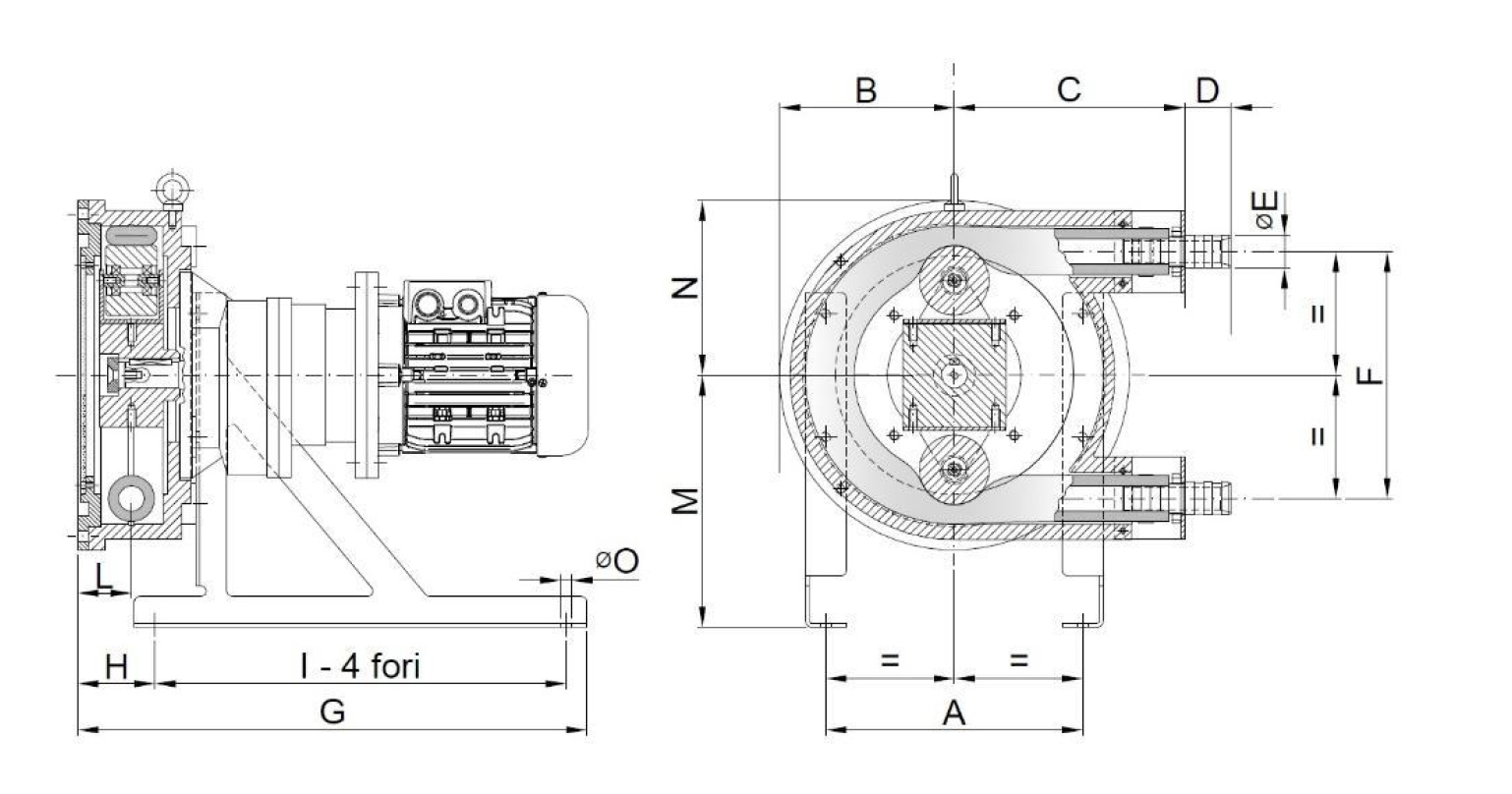

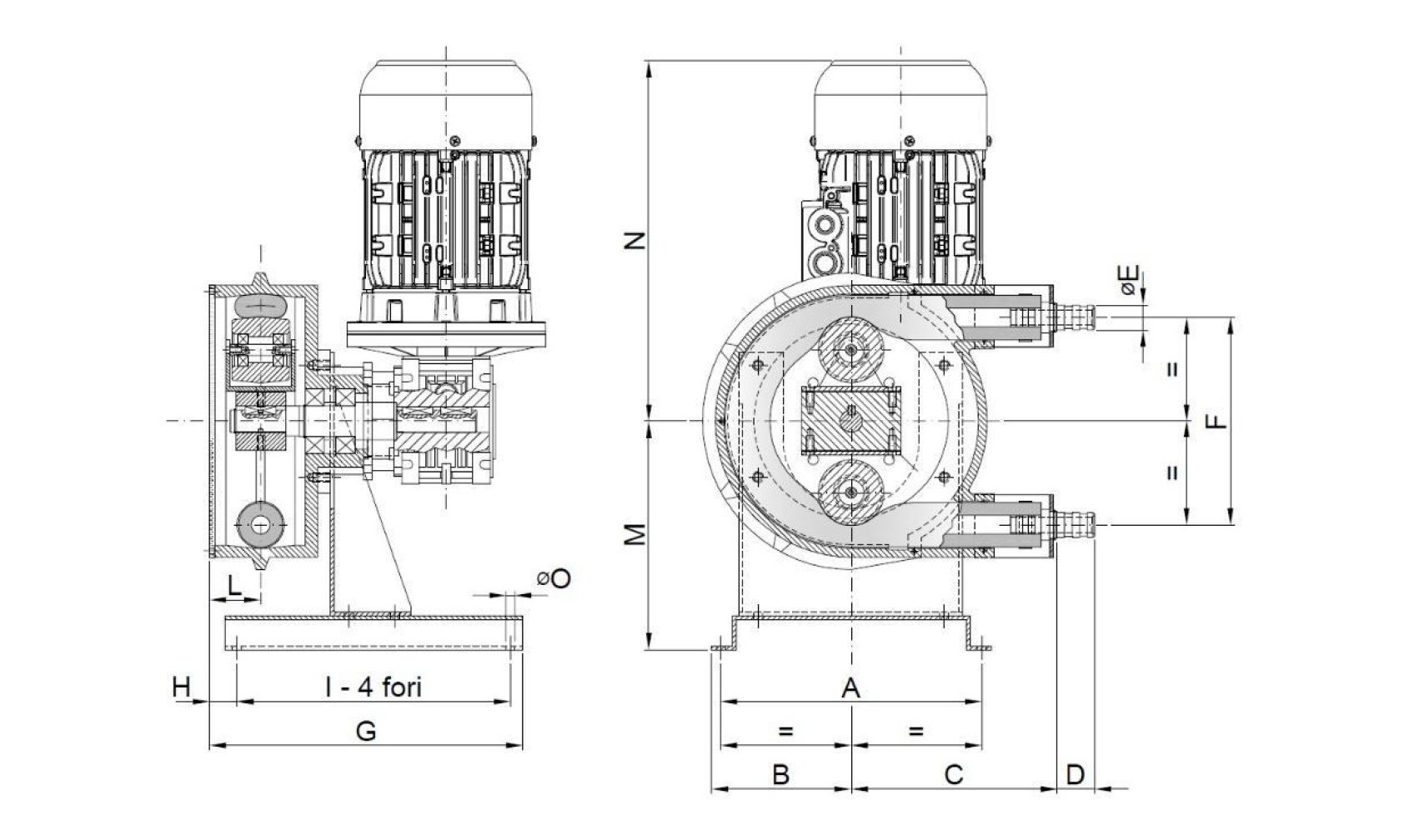

Dimensioni d’ingombro

TIPO	A	B	C	D	øE	F	G	H	I	L	M	N	øO	Kg.
ASP 10 FX	210	112	166	25	15	167	251	21	220	40	184	260	7	16
ASP 15 FX	210	112	166	30	20	167	251	21	220	40	184	260	7	16

TIPO	A	B	C	D	øE	F	G	H	I	L	M	N	øO	Kg.
ASP 20 FX	250	170	224	25	20	240	495	75	400	52	228	170	11	44
ASP 25 FX	250	170	224	25	32	240	495	75	400	52	228	170	11	44
ASP 32 FX	330	217	230	66	40	314	655	114	520	68	300	217	11	80
ASP 40 FX	420	270	340	70	50	398	735	130	580	74	370	270	14	120
ASP 50 FX	420	330	380	80	65	512	833	158	650	88	440	330	14	160
ASP 65 FX	566	440	510	91	80	672	1107	142	930	106	570	440	18	430

*	=Secondo il tubo impiegato	di	=Diam.Int.Tubo
A	=Aspirazione in m	Qu	=Litri per giro
P	=Prevalenza in m	Nm	=Min.coppia di spunto

Caratteristiche Tecniche

TIPO	Q(l/h)	A	P	RPM	I	Kw	di	Qu	Nm
ASP 10 FX	47	8	100	23	60	0,18	10	0,034	35
	72	8	80	35	40	0,18
	96	8	80	47	30	0,37
	143	8	80	70	20	0,37
ASP 15 FX	102	8	100	23	60	0,18	15	0,074	35
	155	8	80	35	40	0,18
	209	8	80	47	30	0,37
	310	8	80	70	20	0,37
ASP 20FX	275	8	80	35	40	0,55	15	0,131	40
	349	8	80	45	31,5	0,75
	440	8	70	56	25	0,75
	550	8	60	70	20	0,75
ASP 25 FX	672	8	35	35	40	0,55	25	0,32	40
	864	8	45	45	31,5	0,75
	1075	8	56	56	25	0,75
	1344	8	70	70	20	0,75
ASP 32 FX	1596	8	38	38	37	1,10	32	0,70	75
	1974	8	47	47	30	1,10
	2436	8	58	58	24	1,10
	2940	8	70	70	20	1,10
ASP 40 FX	2040	8	100	25	56	1,50	40	1,36	110
	2938	8	80	36	39	1,50
	3672	8	60	45	31,5	1,50
	5712	8	40	70	20	1,50
ASP 50 FX	4185	8	100	25	56	2,20	50	2,79	200
	6026	8	60	36	39	2,20
	7533	8	60	45	31,5	3
	11718	8	40	70	20	3
ASP 65 FX	8580	8	80	22	63	4	65	6,50	400
	13650	8	60	35	40	5,5
	17550	8	60	45	31,5	7,5
	21840	8	50	56	25	7,5

Motore3 PH – Volt 230/400 Hz 50 R.P.M.1400 IP55

Tabella di Selezione Tubi

MATERIALE	COLORE	APPLICAZIONI	T OPR °C	T MAX °C	SERIE ASP
Silicone	Tubo rosso	Prodotti chimici non aggressivi	120	150	No
Norprene	Tubo crema	Prodotti alcolici,acidi diluiti,alcali,oli ed abrasivi	100	130	No
PharMed	Tubo crema	Prodotti alimentari,farmaceutici e chimici,alcali,oli,acidi diluiti	100	130	No
NR	Banda verde	Prodotti abrasivi,salini,alcalini,alcolici	60	80	Si
NR Food	Tubo nero con sottostrato bianco	Prodotti alimentari non grassi	50	70	Si
NBR	Banda rossa	Prodotti oleosi,grassi,idrocarburi e solventi idrocarburici	40	60	Si
NBR Food	Tubo nero con banda rossa e sottostrato bianco	Prodotti alimentari grassi quali oli vegetali ed animali	40	60	Si
EPDM	Banda bianca	Prodotti chimici non aggressivi,acidi diluiti,alcali,soluzioni saline	60	80	Si
Hypalon	Banda gialla	Prodotti chimici,acidi,alcali,solventi,agenti ossidanti,alcol,sali e idrocarburi	60	90	Si
Speciali	–	Per applicazioni molto gravose in termini di compatibilità chimica disponiamo di una selezione di tubi speciali in Viton,Tygon e ChemoDurance	–	–	No
