SERIE ASP VX

Pompe a portata variabile con variatore meccanico

Applicazioni

Impianti di trattamento acque, acque di scarico, industria chimica e petrolchimica, cartiere, industria tessile, industria ceramica, edilizia, industria mineraria, vernici e inchiostri, olii emulsionabili, industria alimentare e casearia, pastifici, settore enologico e di imbottigliamento, industria farmaceutica e cosmetica, concerie.

Addata per

prodotti abrasivi
prodotti acidi
prodotti sensibili
prodotti viscosi
prodotti densi
dosaggi
vuoto
impiego in ambienti esplosivi

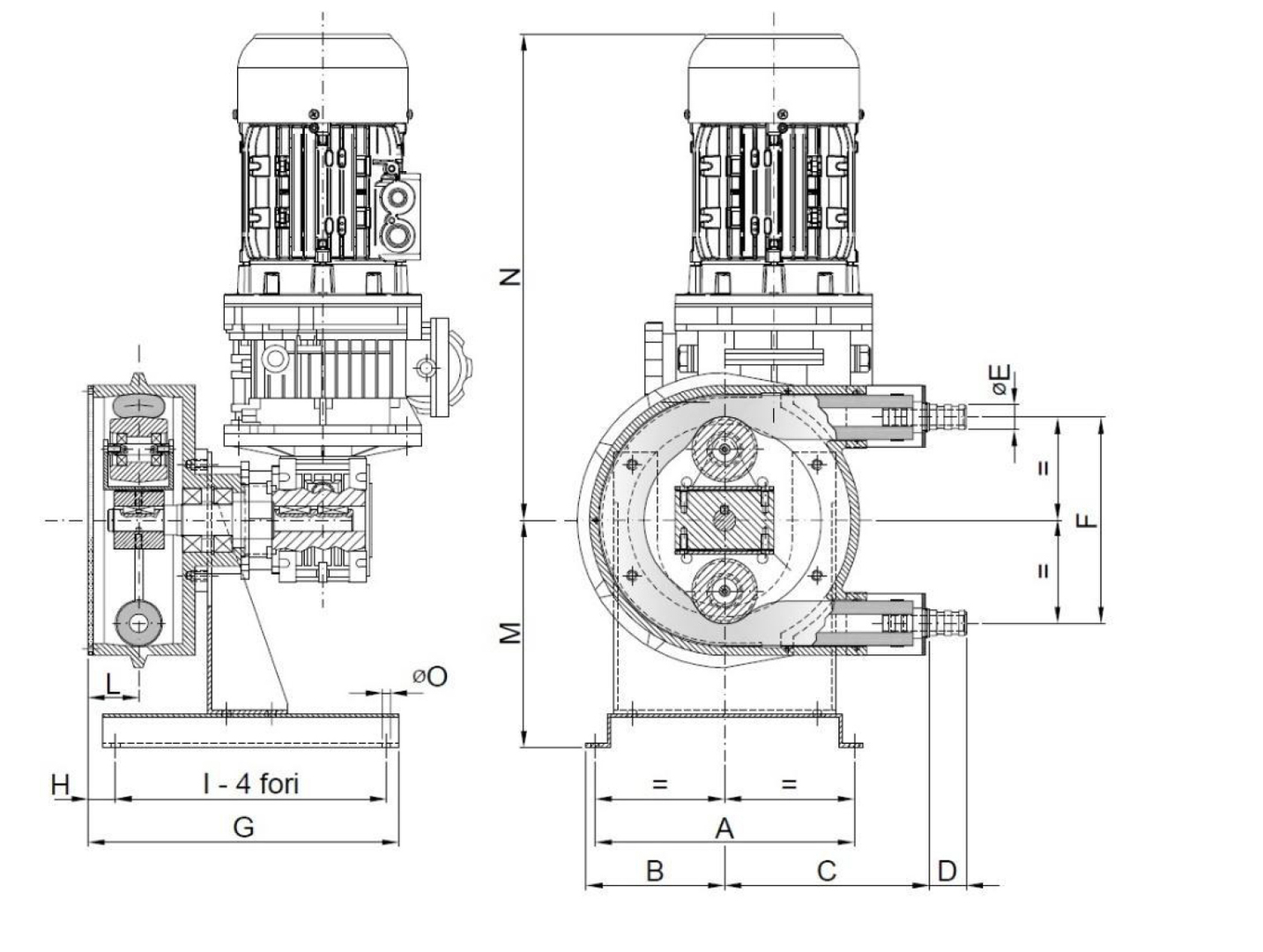

ASP 10/15 VX

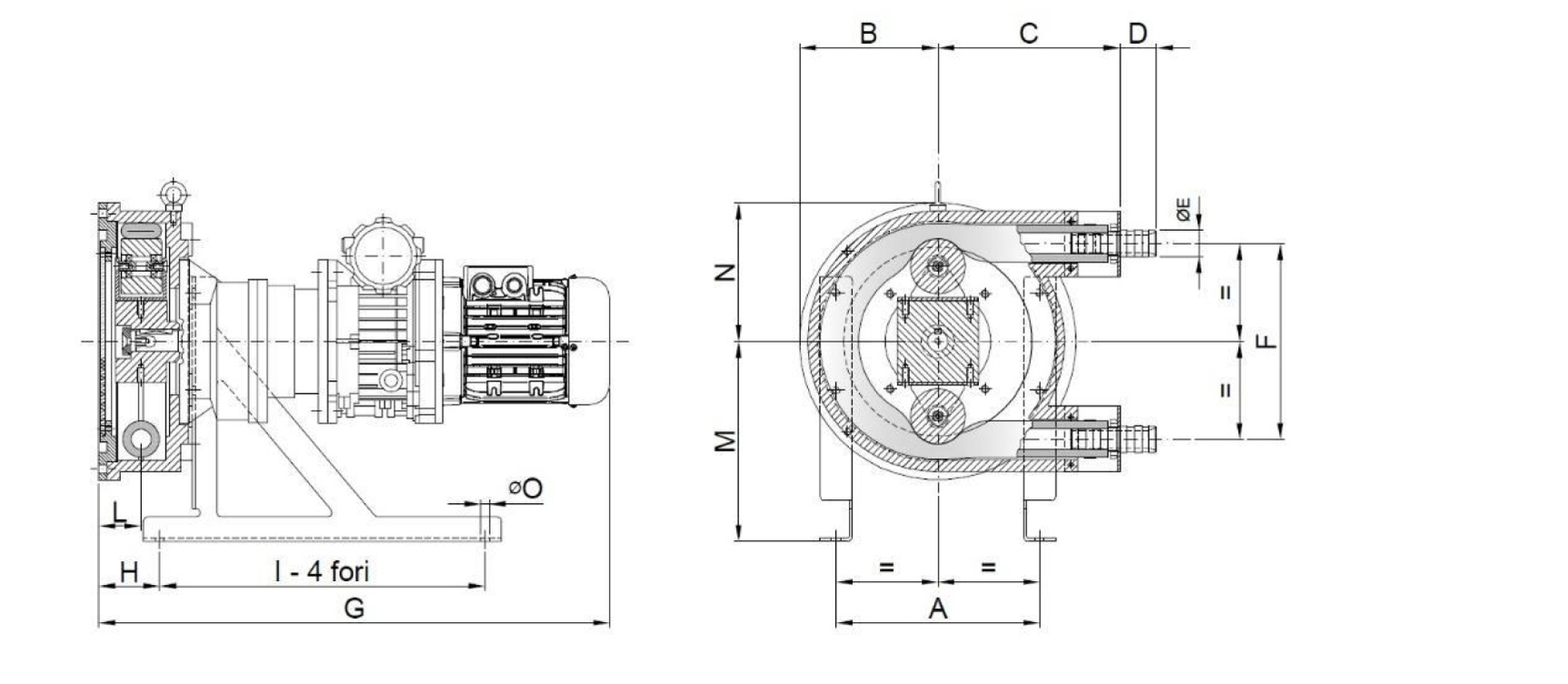

ASP 20/65 VX

INGRANDIRE IL DISEGNO

Dimensioni d’ingombro

TIPO	A	B	C	D	øE	F	G	H	I	L	M	N	øO	Kg.
ASP 10 VX	210	112	166	25	15	167	251	21	220	40	184	394	7	20
ASP 15 VX	210	112	166	30	20	167	251	21	220	40	184	394	7	20

TIPO	A	B	C	D	øE	F	G	H	I	L	M	N	øO	Kg
ASP 20 VX	250	170	224	45	20	240	640	75	400	52	228	170	11	50
ASP 25 VX	250	170	224	45	32	240	640	75	400	52	228	170	11	50
ASP 32 VX	330	217	290	66	40	314	735	114	520	68	300	217	11	90
ASP 40 VX	420	270	340	70	50	398	884	130	580	74	370	270	14	120
ASP 50 VX	420	330	380	80	65	512	1017	158	650	88	440	330	14	180
ASP 65 VX	566	440	510	91	80	672	1385	142	930	106	570	440	18	430

*	=Secondo il tubo impiegato/according to hose compound	di	=Diam.Int.Tubo/inn.diam.Pump hose mm
A	=Aspirazione in m/suction pressure in m	Qu	=Litri per giro/litres for revolutions
P	=Prevalenza in m/discharge pressure in m	Nm	=Min.coppia di spunto/min.start.torque

Caratteristiche Tecniche

TIPO	Q(l/h)	A	P	RPM	I	Kw	dl	Qu	Nm
ASP 10 VX	6,5÷30,6	8	100	3,2÷15	60	0,22	10	0,034	35
	9,6÷46	8	100/70	4,7÷22,5	40	0,22
	15,5÷77,5	8	100/60	7,6÷38	25	0,37
	26÷129	8	100/50	12,7÷63,3	15	0,37
ASP 15 VX	14,2÷66,6	8	100	3,2÷15	60	0,22	15	0,074	35
	21÷100	8	100/70	4,7÷22,5	40	0,22
	34÷168,7	8	100/60	7,6÷38	25	0,37
	56,4÷281	8	100/50	12,7÷63,3	15	0,37
ASP 20 VX	37÷196,5	8	100/60	4,7÷25	40	0,37	15	0,131	40
	60÷314,4	8	100/60	7,6÷40	25	0,75
	94,3÷487,3	8	100/50	12÷62	16	0,75
	118÷629	8	100/40	15÷80	12,5	0,75
ASP 25 VX	90÷480	8	100/60	4,7÷25	40	0,37	25	0,32	40
	146÷768	8	100/60	7,6÷40	25	0,75
	230÷1190	8	100/50	12÷62	16	0,75
	288÷1536	8	100/40	15÷80	12,5	0,75
ASP 32 VX	210÷1134	8	100/60	5÷27	37	1,1	32	0,70	75
	319÷1680	8	100/60	7,6÷40	25	1,1
	504÷2604	8	50	12÷62	16	1,1
	630÷3360	8	100/40	15÷80	12,5	1,1
ASP 40 VX	342÷1811	8	100/60	4,2÷22,2	45	1,5	40	1,36	110
	489÷2611	8	100/60	6÷32	31,5	1,5
	775÷4080	8	100/50	9,5÷50	20	2,2
	979÷5059	8	100/40	12÷62	16	2,2
ASP 50 VX	703÷3716	8	100/60	4,2÷22,2	45	2,2	50	2,79	200
	1004÷5356	8	100/60	6÷32	31,5	2,2
	1590÷8370	8	100/50	9,5÷50	20	3
	2008÷10378	8	100/40	12÷62	16	3
ASP 65 VX	1638÷8658	8	100/60	4,2÷22,2	45	4	65	6,50	400
	2340÷12480	8	100/60	6÷32	31,5	5,5
	2964÷15600	8	100/50	7,6÷40	25	7,5
	3705÷19500	8	100/40	9,5÷50	20	7,5

Motore/Motor 3 PH – Volt 230/400 Hz 50 R.P.M.1400 IP55

Tabella di Selezione Tubi

MATERIALE	COLORE	APPLICAZIONI	T OPR °C	T MAX °C	SERIE ASP
Silicone	Tubo rosso	Prodotti chimici non aggressivi	120	150	No
Norprene	Tubo crema	Prodotti alcolici,acidi diluiti,alcali,oli ed abrasivi	100	130	No
PharMed	Tubo crema	Prodotti alimentari,farmaceutici e chimici,alcali,oli,acidi diluiti	100	130	No
NR	Banda verde	Prodotti abrasivi,salini,alcalini,alcolici	60	80	Si
NR Food	Tubo nero con sottostrato bianco	Prodotti alimentari non grassi	50	70	Si
NBR	Banda rossa	Prodotti oleosi,grassi,idrocarburi e solventi idrocarburici	40	60	Si
NBR Food	Tubo nero con banda rossa e sottostrato bianco	Prodotti alimentari grassi quali oli vegetali ed animali	40	60	Si
EPDM	Banda bianca	Prodotti chimici non aggressivi,acidi diluiti,alcali,soluzioni saline	60	80	Si
Hypalon	Banda gialla	Prodotti chimici,acidi,alcali,solventi,agenti ossidanti,alcol,sali e idrocarburi	60	90	Si
Speciali	–	Per applicazioni molto gravose in termini di compatibilità chimica disponiamo di una selezione di tubi speciali in Viton,Tygon e ChemoDurance	–	–	No
