SERIE ATR FX

Pompe a portata fissa

Aplicazioni

Impianti di trattamento acque, acque di scarico, industria chimica e petrolchimica, cartiere, industria tessile, industria ceramica, edilizia, industria mineraria, vernici e inchiostri, olii emulsionabili, industria alimentare e casearia, pastifici, settore enologico e di imbottigliamento, industria farmaceutica e cosmetica, concerie.

Adatta per

prodotti abrasivi
prodotti acidi
prodotti sensibili
prodotti viscosi
prodotti densi
dosaggi
vuoto
impiego in ambienti esplosivi

ATR 80 FX/TD

ATR 280 FX/TD

ATR 80 FX/TC

ATR 280 FX/TC

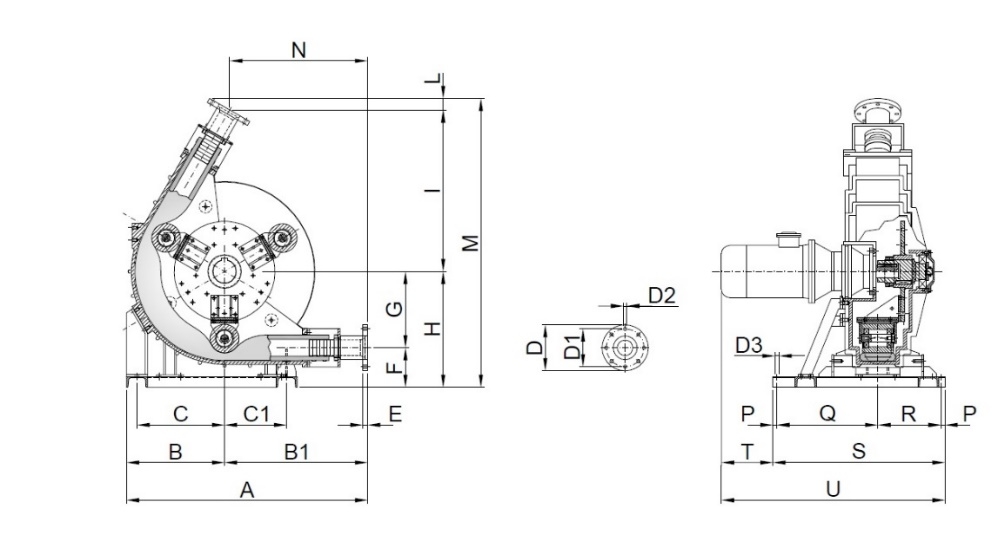

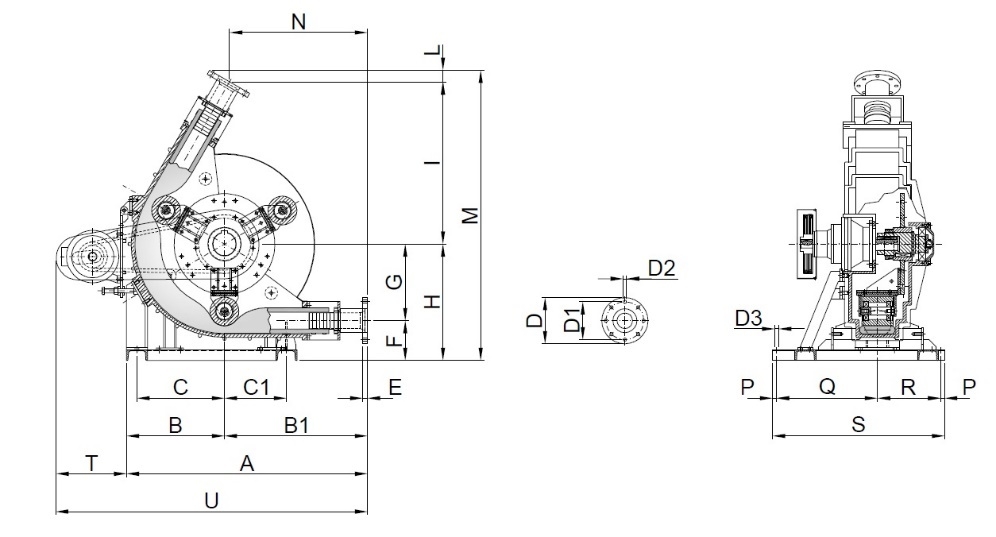

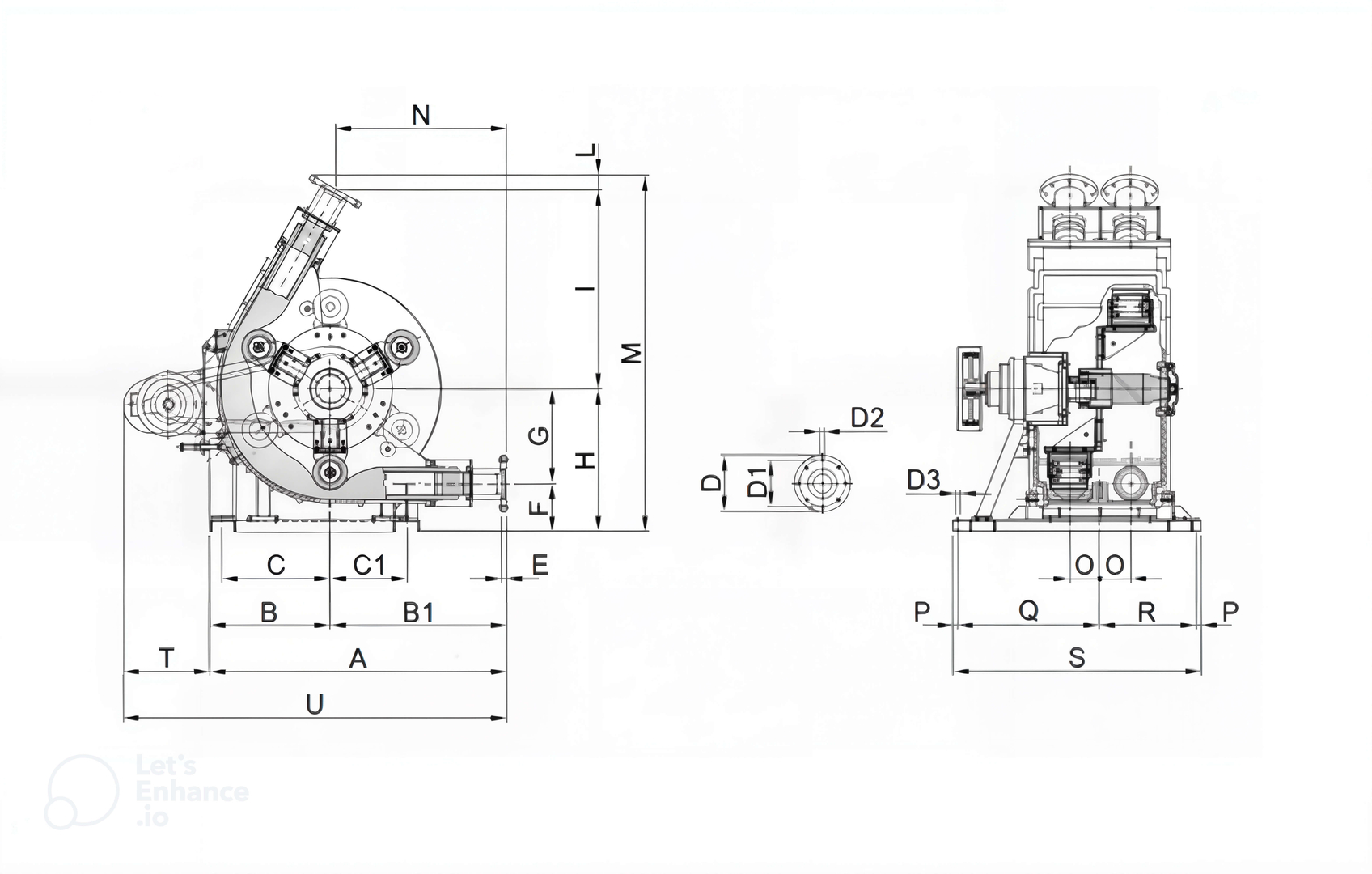

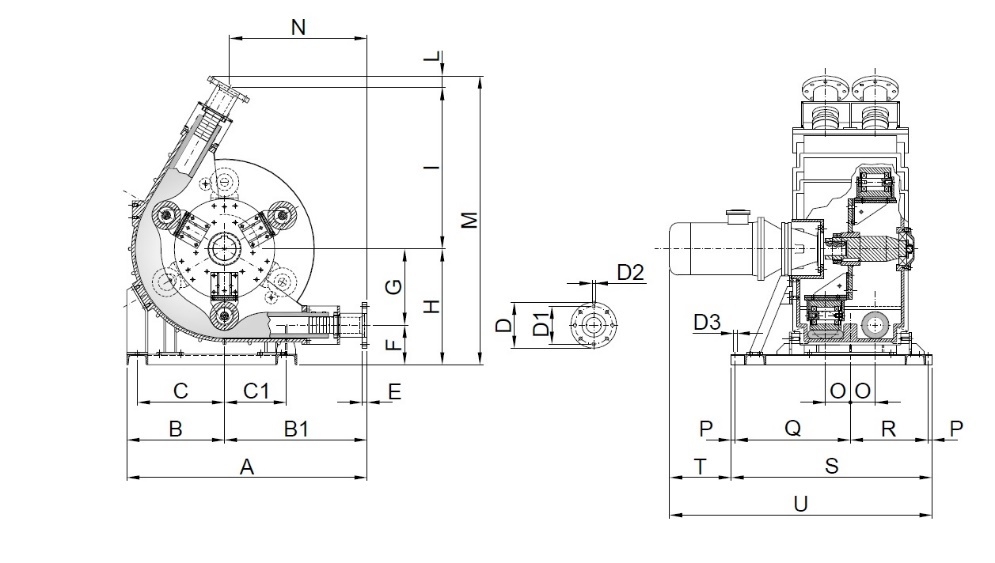

Dimensioni d’ingombro

TIPO	A	B	B1	C	C1	D	D1	D2	D3	E	F	G	H	I	L	M	N	O	P	Q	R	S	T	U
ATR 80 FX/TD	1148	467	681	417	295	220	180	16	18	22	189	365	554	772	55	1381	657		20	480	300	820	245	1065
ATR 80 FX/TC	1148	467	681	417	295	220	180	16	18	22	189	365	554	772	55	1381	657		20	480	300	820	245	1065
ATR 280 FX/TD	1148	467	681	417	295	220	180	16	18	22	189	365	554	772	55	1381	657	119	20	550	370	960	294	1254
ATR 280 FX/TC	1148	467	681	417	295	220	180	16	18	22	189	365	554	772	55	1381	657	119	20	550	370	960	294	1254

*	=Secondo il tubo impiegato/according to hose compound	di	=Diam.Int.Tubo/inn.diam.Pump hose mm
A	=Aspirazione in m/suction pressure in m	Qu	=Litri per giro/litres for revolutions
P	=Prevalenza in m/discharge pressure in m	Nm	=Min.coppia di spunto/min.start.torque

Caratteristiche Tecniche

TIPO	Q (l/h)	A	P	RPM	kW	di	Qu	Nm	Kg
ATR 80 FX/TD	12160	8	50 (80)	22.3	5.5 (7.5)	80	9.1	1200	390
	18874	8	30 (50)	34.6	5.5 (9)
	21915	8	25 (45)	40.1	5.5 (9)
	26422	8	20 (40)	48.4	7.5 (11)
ATR 80 FX/TC	10958	8	50 (80)	20.1	5.5 (7.5)	80	9.1	1200	410
	16545	8	30 (50)	30.3	5.5 (9)
	20806	8	25 (45)	38.1	5.5 (9)
	23607	8	20 (40)	43.2	7.5 (11)
ATR 280 FX/TD	24321	8	50 (80)	22.3	7.5 (11)	80	18.2	2000	650
	37748	8	30 (50)	34.6	11 (15)
	43830	8	25 (45)	40.1	11 (15)
	52845	8	20 (40)	48.4	11 (15)
ATR 280 FX/TC	21915	8	50 (80)	20.1	7.5 (11)	80	18.2	2000	670
	33091	8	30 (50)	30.3	11 (15)
	41611	8	25 (45)	38.1	11 (15)
	47214	8	20 (40)	43.2	11 (15)

Motore 3 PH – Volt 230/400 Hz 50 R.P.M. 1400 IP55

Tabella di Selezione Tubi

MATERIALE	COLORE	APPLICAZIONI	T OPR °C	T MAX °C	SERIE ATR
Silicone	Tubo rosso	Prodotti chimici non aggressivi	120	150	No
Norprene	Tubo crema	Prodotti alcolici,acidi diluiti,alcali,oli ed abrasivi	100	130	No
PharMed	Tubo crema	Prodotti alimentari,farmaceutici e chimici,alcali,oli,acidi diluiti	100	130	No
NR	Banda verde	Prodotti abrasivi,salini,alcalini,alcolici	60	80	Si
NR Food	Tubo nero con sottostrato bianco	Prodotti alimentari non grassi	50	70	Si
NBR	Banda rossa	Prodotti oleosi,grassi,idrocarburi e solventi idrocarburici	40	60	Si
NBR Food	Tubo nero con banda rossa e sottostrato bianco	Prodotti alimentari grassi quali oli vegetali ed animali	40	60	Si
EPDM	Banda bianca	Prodotti chimici non aggressivi,acidi diluiti,alcali,soluzioni saline	60	80	Si
Hypalon	Banda gialla	Prodotti chimici,acidi,alcali,solventi,agenti ossidanti,alcol,sali e idrocarburi	60	90	Si
Speciali	–	Per applicazioni molto gravose in termini di compatibilità chimica disponiamo di una selezione di tubi speciali in Viton,Tygon e ChemoDurance	–	–	No
