SERIE ASP IX

Pompe a portata variabile con variatore di frequenza separato

Applicazioni

Impianti di trattamento acque, acque di scarico, industria chimica e petrolchimica, cartiere, industria tessile, industria ceramica, edilizia, industria mineraria, vernici e inchiostri, olii emulsionabili, industria alimentare e casearia, pastifici, settore enologico e di imbottigliamento, industria farmaceutica e cosmetica, concerie.

Addata per

prodotti abrasivi
prodotti acidi
prodotti sensibili
prodotti viscosi
prodotti densi
dosaggi
vuoto
impiego in ambienti esplosivi

ASP 10/15 IX

ASP 20/65 IX

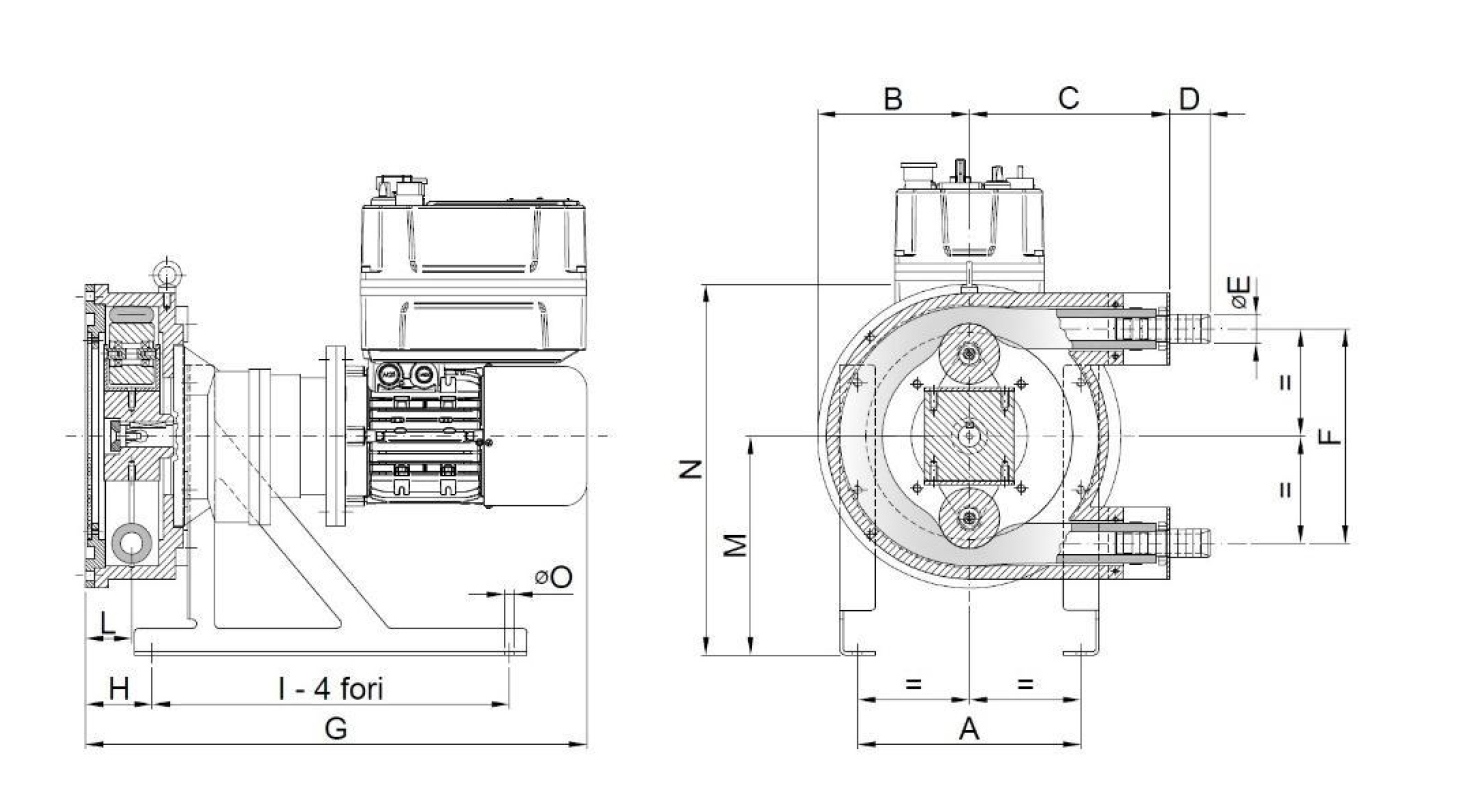

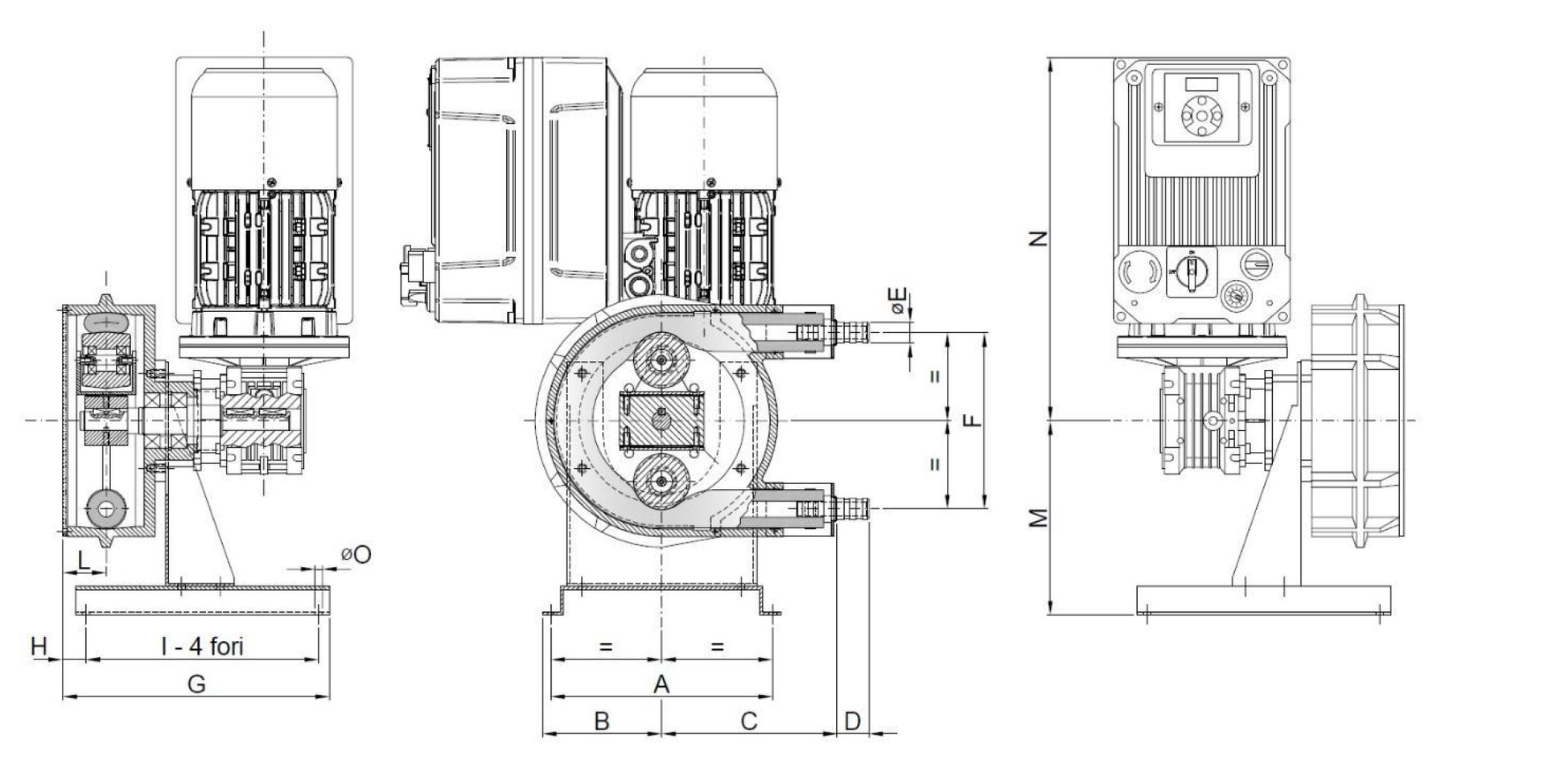

Dimensioni d’ingombro

TIPO	A	B	C	D	øE	F	G	H	I	L	M	N	øO	Kg.
ASP 10 IX	210	112	166	25	15	167	251	21	220	40	184	334	7	25
ASP 15 IX	210	112	166	30	20	167	251	21	220	40	184	334	7	25

TIPO	A	B	C	D	øE	F	G	H	I	L	M	N	øO	Kg.
ASP 20 IX	250	170	224	25	20	240	550	75	400	52	228	398	11	54
ASP 25 IX	250	170	224	25	32	240	550	75	400	52	228	398	11	54
ASP 32 IX	330	217	230	66	40	314	654	114	520	68	300	517	11	90
ASP 40 IX	420	270	340	70	50	398	735	130	580	74	370	640	14	130
ASP 50 IX	420	330	380	80	65	512	833	158	650	88	440	770	14	170
ASP 65 IX	566	440	510	91	80	672	1107	142	930	106	570	1010	18	430

*	=Secondo la mescola del tubo	di	=Diametro interno tubo pompa(mm)
A	=Pressione di aspirazione(m)	Qu	=Litri per giro
P	=Pressione di mandata(m)	Nm	=Coppia minima di spunto

Caratteristiche Tecniche

TIPO	Q(l/h)	A	P	RPM	I	kW	di	Qu	Nm
ASP 10 IX	9÷65	8	100/80	4,5÷32	60	0,37	10	0,034	35
	19÷130	8	100/60	9,3÷65	30	0,37
	28,5÷200	8	100/50	14÷98	20	0,37
ASP 15 IX	20÷142	8	100/80	4,5÷32	60	0,37	15	0,074	35
	41,3÷289	8	100/60	9,3÷65	30	0,37
	62÷435	8	100/50	14÷98	20	0,37
ASP 20 IX	55÷385	8	100/80	7÷49	40	0,75	15	0,131	40
	71÷495	8	100/60	9÷63	31,5	0,75
	110÷870	8	100/50	14÷98	20	0,75
ASP 25 IX	134÷940	8	100/80	7÷49	40	0,75	25	0,32	40
	173÷1210	8	100/60	9÷63	31,5	0,75
	268÷1880	8	100/50	14÷98	20	0,75
ASP 32 IX	294÷2058	8	100/80	7÷42	46	1,5	32	0,7	75
	390÷2730	8	100/50	9,3÷65	30	1,5
	588÷4116	8	100/40	14÷98	20	1,5
ASP 40 IX	408÷2856	8	100/80	5÷35	56	1,5	40	1,36	110
	734÷5140	8	100/50	9÷63	31,5	2,2
	938÷6528	8	100/40	11,5÷80	24,5	2,2
ASP 50 IX	837÷5860	8	100/80	5÷35	56	2,2	50	2,79	200
	1507÷10546	8	100/50	9÷63	31,5	3
	1925÷13395	8	100/40	11,5÷80	24,5	4
ASP 65 IX	1720÷12090	8	100/80	4,4÷31	63	5,5	65	6,5	400
	2730÷19110	8	100/50	7÷49	40	7,5
	3510÷24570	8	100/40	9÷63	31,5	7,5

Motore3 PH – Volt 230/400 Hz 50 R.P.M.1400 IP55

Tabella di Selezione Tubi

MATERIALE	COLORE	APPLICAZIONI	T OPR °C	T MAX °C	SERIE ASP
Silicone	Tubo rosso	Prodotti chimici non aggressivi	120	150	No
Norprene	Tubo crema	Prodotti alcolici,acidi diluiti,alcali,oli ed abrasivi	100	130	No
PharMed	Tubo crema	Prodotti alimentari,farmaceutici e chimici,alcali,oli,acidi diluiti	100	130	No
NR	Banda verde	Prodotti abrasivi,salini,alcalini,alcolici	60	80	Si
NR Food	Tubo nero con sottostrato bianco	Prodotti alimentari non grassi	50	70	Si
NBR	Banda rossa	Prodotti oleosi,grassi,idrocarburi e solventi idrocarburici	40	60	Si
NBR Food	Tubo nero con banda rossa e sottostrato bianco	Prodotti alimentari grassi quali oli vegetali ed animali	40	60	Si
EPDM	Banda bianca	Prodotti chimici non aggressivi,acidi diluiti,alcali,soluzioni saline	60	80	Si
Hypalon	Banda gialla	Prodotti chimici,acidi,alcali,solventi,agenti ossidanti,alcol,sali e idrocarburi	60	90	Si
Speciali	–	Per applicazioni molto gravose in termini di compatibilità chimica disponiamo di una selezione di tubi speciali in Viton,Tygon e ChemoDurance	–	–	No
