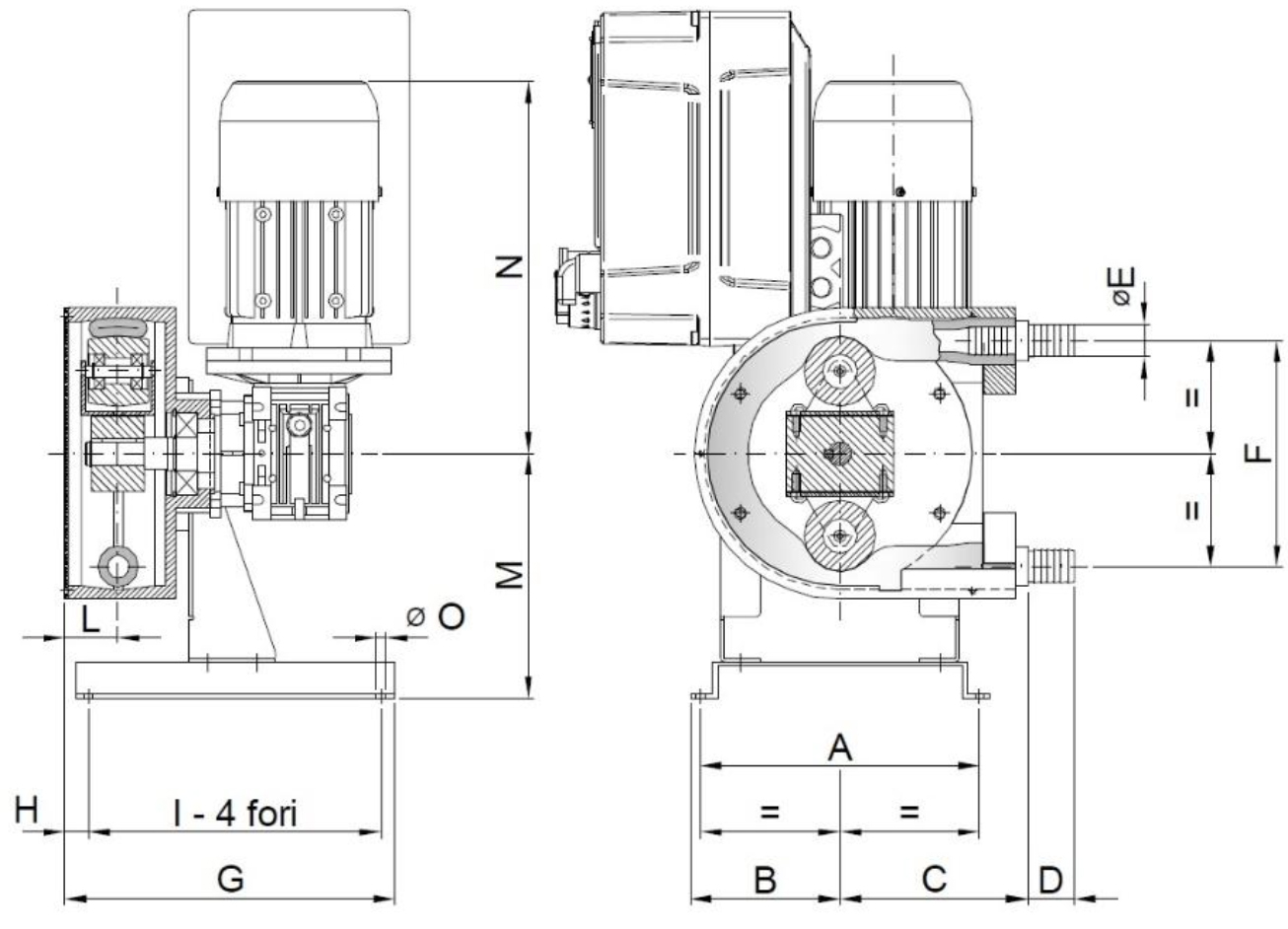

| TIPO | A | B | C | D | E | F | G | H | I | L | M | N | O | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS 10 IMX | 172 | 92 | 92 | 20 | 15 | 104 | 185 | 12 | 166 | 28 | 137 | 245 | 7 | 9 |
| AS 15 IMX | 172 | 92 | 110 | 20 | 20 | 127 | 183 | 12 | 166 | 30 | 137 | 245 | 7 | 10 |
| AS 20 IMX | 210 | 112 | 142 | 35 | 25 | 175 | 248 | 18 | 220 | 40 | 184 | 260 | 7 | 18 |
| AS 25 IMX | 250 | 146 | 210 | 45 | 32 | 254 | 386 | 81 | 290 | 52 | 228 | 370 | 11 | 40 |
| * | =secondo il tubo impiegato | di | =diam.int.tubo |
| A | =aspirazione in m | Qu | =litri per giro |
| P | =prevalenza in m | Nm | =min.coppia di spunto |
| TIPO | Q(l/h) | A | P | RPM | i | Kw | di | Qu | Nm |
|---|---|---|---|---|---|---|---|---|---|
| AS 10 IMX | 1,5 ÷ 47 | 4 | 15 | 1,5 ÷ 47 | 60 | 0,18 | 9 | 0,017 | 6 |
| 3 ÷ 93 | 4 | 15 | 3 ÷ 93 | 30 | 0,18 | ||||
| 6 ÷ 185 | 4 | 15 | 6 ÷ 185 | 15 | 0,18 | ||||
| AS 15 IMX | 3,7 ÷ 115 | 4 | 15 | 1,5 ÷ 47 | 60 | 0,18 | 13 | 0,041 | 12 |
| 7 ÷ 172 | 4 | 15 | 2,8 ÷ 70 | 40 | 0,18 | ||||
| 15 ÷ 345 | 4 | 15 | 6 ÷ 140 | 20 | 0,18 | ||||
| AS 20 IMX | 10 ÷ 304 | 5 | *15-40 | 1,5 ÷ 47 | 60 | 0,18 | 17 | 0,108 | 20 |
| 18 ÷ 453 | 5 | *15-40 | 2,8 ÷ 70 | 40 | 0,18 | ||||
| 20 ÷ 602 | 5 | *15-30 | 3 ÷ 93 | 30 | 0,18 | ||||
| AS 25 IMX | 29 ÷ 902 | 6 | *20-40 | 1,5 ÷ 47 | 60 | 0,37 | 25 | 0,320 | 6 |
| 54 ÷ 1344 | 6 | *20-40 | 2,8 ÷ 70 | 40 | 0,55 | ||||
| 58 ÷ 1785 | 6 | *15-25 | 3 ÷ 93 | 30 | 0,75 |
| MATERIALE | COLORE | APPLICAZIONI | T OPR °C | T MAX °C | SERIE AS |
|---|---|---|---|---|---|
| Silicone | Tubo rosso | Prodotti chimici non aggressivi | 120 | 150 | Si |
| Norprene | Tubo crema | Prodotti alcolici,acidi diluiti,alcali,oli ed abrasivi | 100 | 130 | Si |
| PharMed | Tubo crema | Prodotti alimentari,farmaceutici e chimici,alcali,oli,acidi diluiti | 100 | 130 | Si |
| NR | Banda verde | Prodotti abrasivi,salini,alcalini,alcolici | 60 | 80 | Si (size 20/25) |
| NR Food | Tubo nero con sottostrato bianco | Prodotti alimentari non grassi | 50 | 70 | Si (size 25) |
| NBR | Banda rossa | Prodotti oleosi,grassi,idrocarburi e solventi idrocarburici | 40 | 60 | Si (size 25) |
| NBR Food | Tubo nero con banda rossa e sottostrato bianco | Prodotti alimentari grassi quali oli vegetali ed animali | 40 | 60 | Si (size 25) |
| EPDM | Banda bianca | Prodotti chimici non aggressivi,acidi diluiti,alcali,soluzioni saline | 60 | 80 | Si (size 25) |
| Hypalon | Banda gialla | Prodotti chimici,acidi,alcali,solventi,agenti ossidanti,alcol,sali e idrocarburi | 60 | 90 | Si (size 25) |
| Speciali | – | Per applicazioni molto gravose in termini di compatibilità chimica disponiamo di una selezioni di tubi speciali in Viton,Tygon e ChemoDurance | – | – | Si (size 10/15) |
Contattaci indicando il materiale da trasferire. Ti invieremo un preventivo per il modello più efficiente per il tuo uso.
